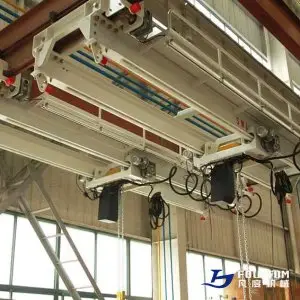

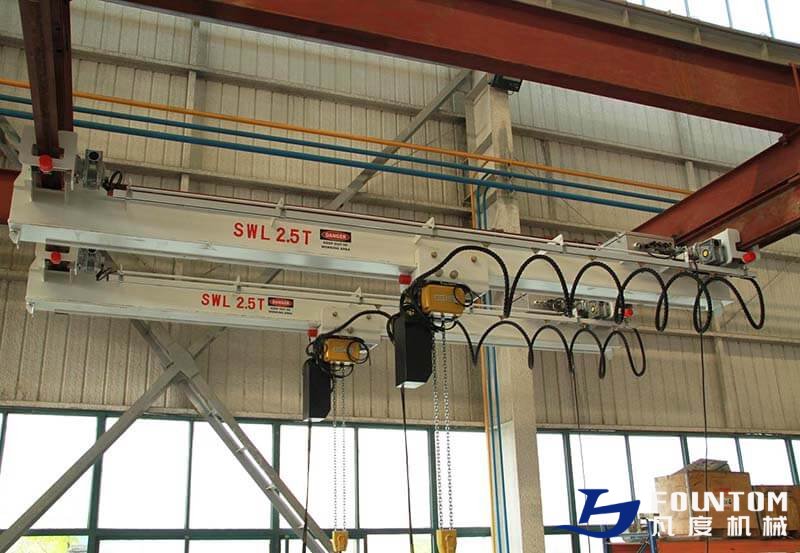

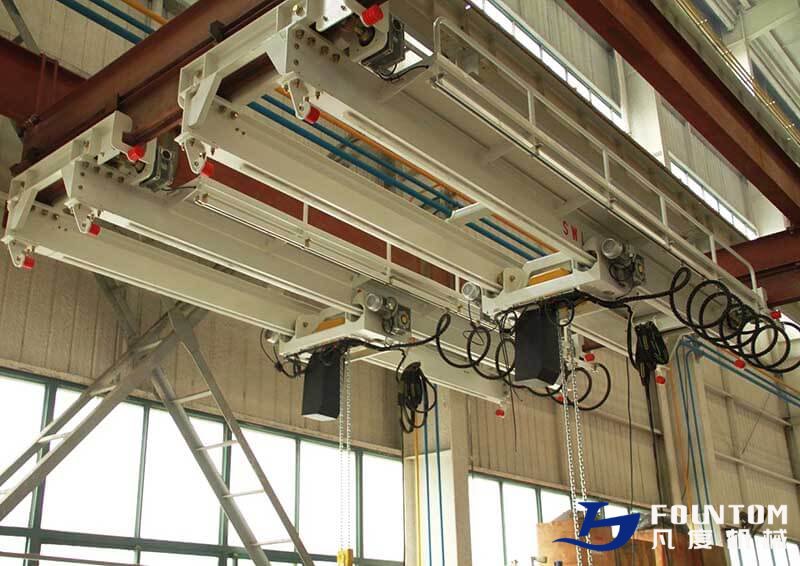

Кран машинного отделения - это подъемное устройство, используемое в основном для обслуживания двигателей в машинном отделении корабля. Он состоит из тележки, движущейся в продольном и поперечном направлении, электрической тали типа HM-C, системы привода в продольном и поперечном направлении. Двигатель тали и двигатель передвижения крана - это тормозные двигатели с коническим ротором, поэтому кран имеет компактную структуру, простое управление, гарантированную безопасность, легко регулируется и обслуживается.
Основная перекладина:
Продольная рама тележки закреплена на главном мосту перекладины винтовым соединением, подвешена к паре траверс фиксированных продольной I-стали с помощью восьми колес. Стойка приварена к нижней части I-стали. Продольная тележка приводится в движение вперед и назад через реечную передачу.
Тележка:
Тележка подвешена к паре траверс I-стали на восьми колесах, подъемник закреплен под траверсой. Тележка приводится в движение через тормозной двигатель с коническим ротором, редуктор, реечную передачу, перемещается влево и вправо.
Механизм передвижения:
Ходовой механизм состоит из тормозного двигателя с коническим ротором, редуктора, приводного вала и пары шестерен. Шестерни входят в сцепление со стойками, к ним приварена другая нижняя часть направляющих, закрепленных в машинном отделении.
Электрический подъемник:
Морской электрический подъемник оснащен двумя комплектами тормозных двигателей с коническим ротором, скорость переменная: 8 м/мин и 0,8 м/мин, оснащен электромеханическим тормозом, который вступает в действие, как только прекращается подача тока или отключается.
Устройства безопасности:
Грузоподъемный механизм дополнительно оснащен ограничителями верхнего и нижнего пределов перемещения крюка. При достижении одного из этих двух положений подъемный механизм автоматически останавливается. Но при этом он может двигаться в обратном направлении. Крайние положения движения моста крана также ограничиваются концевыми выключателями коробки передач.
Технические характеристики крана машинного отделения:
Тип крана | Грузоподъемность | Размах | Высота подъема | Скорость подъема | Скорость передвижения |
| EC-1 | 1.5т | 4.8м | 16м | 8/0.8м/мин | 6.0м/мин |
| EC-2 | 4.0t | 4.2m | 16m | 8/0.8m/min | 6.0m/min |
| EC-3 | 4.5t | 6.9m | 15m | 8/0.8m/min | 6.0m/min |
| EC-4 | 5.0t | 6.92m | 18m | 8/0.8m/min | 6.0m/min |
| EC-5 | 5.0t | 8.1m | 18m | 8/0.8m/min | 6.0m/min |
| EC-6 | 6.3t | 7.965m | 16m | 7/0.7m/min | 6.0m/min |
